¿Qué es el sistema de autobuses Sandwich Busway?

El sistema de barras conductoras tipo sándwich, también conocido como sistema de barras conductoras aisladas compactas, es un dispositivo de transmisión de alta corriente que se utiliza en los sistemas modernos de distribución de energía como sustituto de los cables tradicionales.

Su filosofía de diseño fundamental consiste en eliminar los espacios de aire entre los conductores mediante la "compresión" compacta de las barras colectoras de cada fase; por lo tanto, se denomina "canalización de barras sándwich".“

Los principales accesorios incluyen: conectores, cajas de extremo, unidades de derivación, soportes de resorte, colgadores, brazos de soporte, barras de transición, cables de puesta a tierra, etc.

Conductor: Normalmente se utiliza cobre electrolítico de alta pureza T2 (pureza >99,95%) o aluminio de grado eléctrico.

Aislamiento: Cada conductor está envuelto en una película aislante de alto rendimiento (como una película de poliéster o PTFE), con una clase de aislamiento que normalmente se clasifica como Clase B (130 °C) o Clase H (180 °C).

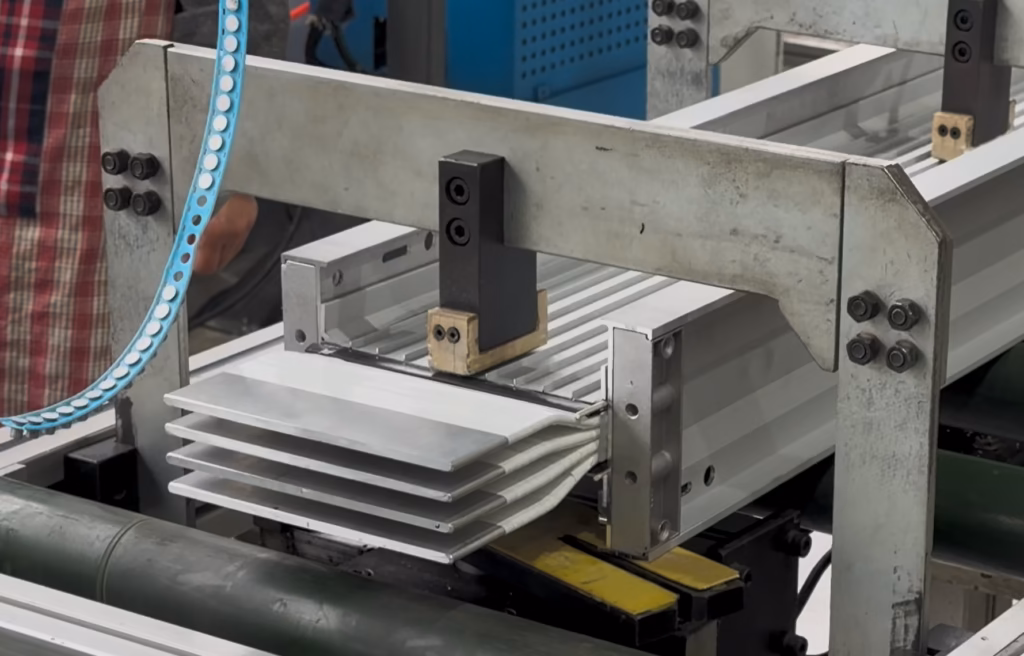

Prensado integral: Conecte firmemente entre sí las fases aisladas A, B y C, así como los cables neutro (N) y de tierra (PE).

Alojamiento: Está recubierto por una carcasa de aleación de aluminio o acero. Esta carcasa no solo sirve como escudo protector, sino también como un disipador de calor de alta eficiencia.

• Adecuado para instalaciones de gran envergadura.
  • La envolvente del sistema de bus tipo sándwich se construye mediante un proceso de laminado; presenta un tamaño compacto y una apariencia estéticamente agradable, a la vez que mejora significativamente su capacidad de carga a largo plazo. Es capaz de soportar una carga de 60 kg en el centro de un tramo de 6 metros, con una deflexión inferior a 10 mm.
• Fácil de instalar
  • Las conexiones con compensación automática y terminales de sujeción de un solo perno ofrecen un alto grado de ajuste, lo que hace que la instalación de sistemas de conductos de barras tipo sándwich sea muy cómoda y flexible, reduciendo así significativamente el tiempo de instalación.
• Seguro y confiable
  • Adopta un diseño dividido con aislamiento de aire, con distancias de seguridad y distancias de fuga entre fases que superan significativamente los requisitos estándar.
  • Los componentes de aislamiento interno están fabricados con plásticos de ingeniería de alta resistencia, lo que mejora la estabilidad dinámica y térmica del sistema de conductos de barras tipo sándwich.
  • La estructura especial del conector evita un funcionamiento incorrecto durante la instalación.
  • Se instala un deflector de seguridad en la toma de corriente; solo se puede insertar un enchufe después de abrir dicho deflector. Cuando la toma no está en uso, el deflector se puede sellar herméticamente —generalmente con un precinto de alambre— para evitar la entrada de polvo u objetos extraños, impidiendo al mismo tiempo el suministro de energía a través de los terminales de entrada del medidor. Este diseño mejora la protección del sistema de barras conductoras, previene el funcionamiento accidental y optimiza significativamente la seguridad general del sistema.
• Cableado flexible
  • Las tomas de corriente del sistema de barras colectoras tipo sándwich presentan un diseño modular, lo que permite disponer de numerosas tomas a lo largo de todo el sistema. Esto garantiza que las cargas se puedan conectar a las unidades de barras colectoras mediante la ruta más corta posible, eliminando la necesidad de modificar el sistema de barras colectoras al añadir, reubicar o renovar equipos de taller.
• Alta intercambiabilidad
  • El sistema de barras conductoras tipo sándwich está diseñado con siete capacidades de corriente nominales, pero utiliza solo tres tamaños de carcasa; por lo tanto, cuando la capacidad del sistema se ajusta a una capacidad de corriente nominal adyacente, no es necesario reemplazar la carcasa.

• Ahorro de espacio:Debido a la ausencia de espacios de aire, su volumen es significativamente menor que el de las barras conductoras con aislamiento de aire. En los estrechos conductos para cables de edificios de gran altura o en las salas de equipos de los centros de datos, permite un ahorro de espacio considerable.

• Disipación de calor superior: El calor generado por el conductor se transmite directamente a través de la capa aislante hasta la carcasa metálica, utilizando toda la superficie de esta última para disiparlo en el aire. Esta eficiencia de conducción térmica es significativamente mayor que la de la convección del aire.

• Baja caída de tensión: La estructura compacta confiere a la barra conductora una reactancia extremadamente baja. Durante la transmisión de energía a larga distancia y alta corriente, se minimiza la pérdida de energía, lo que resulta en un funcionamiento más eficiente energéticamente.

• Seguridad:Debido a la ausencia de espacios de aire internos, se elimina por completo el “efecto chimenea”. En caso de incendio, las llamas y el humo no pueden propagarse rápidamente por el interior de la barra conductora a otros pisos.

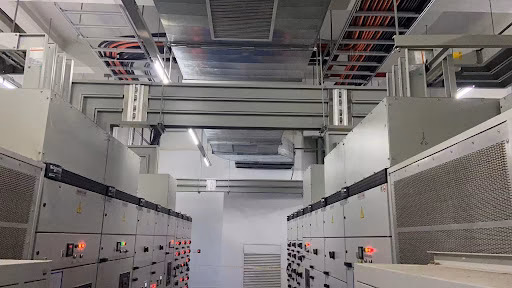

• Los edificios de gran altura y los complejos comerciales representan el escenario de aplicación más clásico para los sistemas de barras conductoras compactas.
  • Conductos verticales: En los conductos de cables de edificios de oficinas de gran altura, hoteles o complejos de apartamentos, las barras conductoras se instalan verticalmente para transmitir energía desde la sala de distribución subterránea a los distintos pisos.
  • Ahorro de espacio: Los sistemas de autobuses tipo sándwich ocupan una superficie extremadamente reducida, ahorrando aproximadamente entre 50% y 70% de espacio en comparación con los cables con capacidad de transporte de corriente equivalente, lo que libera espacio adicional que los promotores pueden alquilar.

• Centros de datos
  • Distribución de energía en la fila de gabinetes: Se instala un busway horizontalmente sobre los gabinetes, que suministra energía directamente a cada fila de gabinetes de servidores a través de Cajas de prepago.
  • Ventaja de intercambio en caliente: Las unidades enchufables se pueden añadir o reubicar sin interrumpir el suministro eléctrico, lo que se adapta perfectamente a las necesidades de expansión frecuente del servidor.

• Plantas industriales
  • Suministro de equipos de alta potencia: Proporciona un soporte eléctrico estable y de alta potencia para equipos como grandes prensas de estampado, máquinas de moldeo por inyección y robots de soldadura.
  • Durabilidad: La carcasa de aleación de aluminio no solo facilita una rápida disipación del calor, sino que también posee una resistencia mecánica excepcional, lo que le permite soportar vibraciones y tensiones ambientales en un entorno de fábrica.

• Infraestructura
  • Aeropuertos y estaciones de metro: Estos recintos imponen requisitos extremadamente estrictos en cuanto a la seguridad contra incendios. Dado que los sistemas compactos de barras conductoras carecen de espacios de aire internos —eliminando así el “efecto chimenea”—, no sirven como conductos para la propagación del humo durante un incendio.
  • Hospitales: Garantizar un suministro eléctrico estable con una caída de tensión extremadamente baja en áreas críticas, como quirófanos y unidades de cuidados intensivos.

• Transformador a cuadro de distribución
  • Conexión rígida: Los sistemas de barras conductoras tipo sándwich se utilizan con frecuencia para la conexión entre el lado de baja tensión de un transformador y el armario de entrada de un cuadro de distribución (es decir, un "puente de barras conductoras").
  • Alta resistencia a cortocircuitos: Capaz de soportar las inmensas fuerzas de repulsión electromagnética generadas por las corrientes de cortocircuito en la salida del transformador.

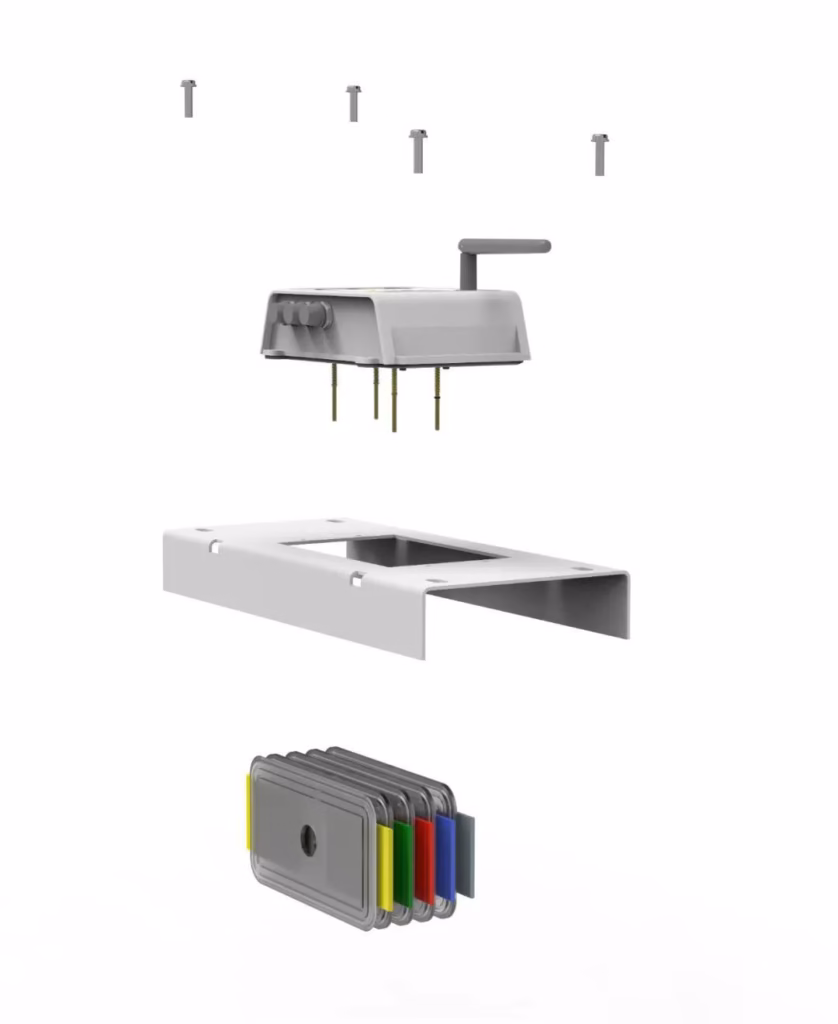

• Preinstalación
  • Inspección visual: Compruebe si la carcasa de la barra conductora presenta deformaciones y verifique que las juntas de estanqueidad estén intactas.

  • Pruebas de aislamiento: Antes de la instalación, se debe medir la resistencia de aislamiento de cada sección de la barra colectora utilizando un megóhmetro de 1000 V.
  • Instalación del soporte: Instale los soportes de suspensión o los soportes horizontales de acuerdo con los planos de diseño. Para instalaciones horizontales, la separación entre soportes generalmente no supera los 1,5 m a 2 m.

• Conexión conjunta

  • Alineación y conexión: Alinee los extremos de conexión de las dos secciones de la barra conductora. Asegúrese de que la secuencia de fases (A, B, C, N) sea estrictamente idéntica. Los sistemas de barras conductoras tipo sándwich suelen tener un diseño que evita la desalineación.

  • Kit de juntas: Inserte el conector especializado en el espacio entre las barras conductoras de cobre de las dos secciones de barras conductoras.
  • Fijación por torsión: Los sistemas de barras conductoras tipo sándwich suelen utilizar pernos de par constante de doble extremo. (Procedimiento: Utilice una llave estándar para apretar el perno hasta que la cabeza exterior se rompa automáticamente. Esto indica que el par de apriete ha alcanzado el valor estándar preestablecido (normalmente 70–80 N·m), lo que garantiza una resistencia de contacto mínima).

• Carcasa y sellado

  • Instalación del panel lateral: Instale placas de cubierta en los puntos de conexión para garantizar la continuidad del cerramiento; esto es fundamental para el rendimiento de la puesta a tierra (PE) de todo el sistema de barras colectoras.

  • Impermeabilización: Para barras conductoras con un grado de protección IP54 o superior, se debe aplicar sellador o instalar juntas de estanqueidad en las conexiones.

• Instalación de conductos verticales

  • Soportes de resorte: Deben utilizarse soportes de resorte especializados. Estos son capaces de absorber las tensiones resultantes del asentamiento del edificio o de la dilatación y contracción térmica de la barra conductora.

  • Sellado de pisos: Una vez que la barra conductora atraviesa la losa del piso, debe sellarse con masilla o bolsas ignífugas para evitar la propagación del fuego.

• Puesta en marcha

  • Pruebas de aislamiento secundario: Una vez finalizada la instalación de toda la línea, se debe realizar una prueba de aislamiento exhaustiva antes de la puesta en marcha.

  • Verificación de fase: Compruebe si la secuencia de fases en el punto de inicio (lado del transformador) se corresponde uno a uno con la del punto final (lado del cuadro de distribución).
  • Funcionamiento sin carga: En primer lugar, encienda la unidad sin carga durante 24 horas y observe si se produce alguna generación de calor o ruido anormal.

Como dispositivo de transmisión de energía eficiente y confiable, los sistemas de barras colectoras tipo sándwich se utilizan ampliamente en una gran variedad de edificios industriales y civiles. Sin embargo, dada la enorme gama de productos de barras colectoras disponibles en el mercado —y sus diferentes niveles de calidad—, determinar cómo distinguir entre productos superiores e inferiores se ha convertido en un problema crucial.

• Materiales conductores
  • El material conductor constituye el componente principal de un sistema de barras conductoras tipo sándwich; su calidad influye directamente en el rendimiento general del sistema. Los sistemas de barras conductoras tipo sándwich de alta calidad suelen utilizar cobre o aluminio de alta pureza como materiales conductores, ya que estos materiales poseen una excelente conductividad eléctrica y propiedades mecánicas. Por ejemplo, los conductores de cobre presentan baja resistividad, lo que minimiza eficazmente la pérdida de potencia y mejora la eficiencia de la transmisión. Al realizar la selección, es importante revisar las especificaciones técnicas del producto para verificar las características y la pureza del material conductor.

• Materiales aislantes

  • La función de los materiales aislantes es prevenir fugas de corriente y garantizar la seguridad eléctrica. Los sistemas de barras colectoras tipo sándwich de alta calidad utilizan materiales aislantes de alto rendimiento, como la película de poliéster o la cinta de mica. Estos materiales poseen excelentes propiedades aislantes y resistencia al calor, lo que les permite mantener la estabilidad incluso en entornos de alta temperatura. Al realizar una compra, se puede evaluar la calidad del producto revisando las certificaciones de los materiales aislantes y los informes de pruebas.

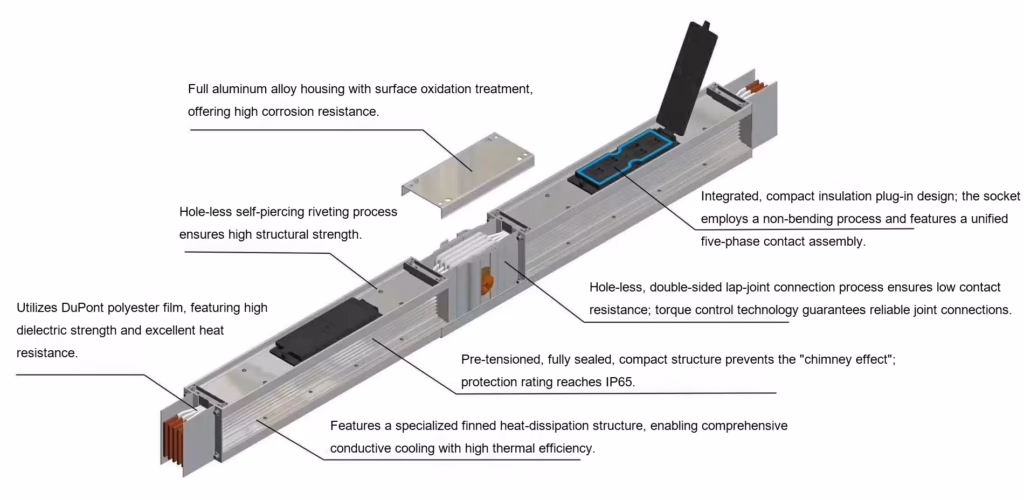

• Diseño estructural

  • El diseño estructural de un sistema de barras conductoras tipo sándwich es fundamental para su rendimiento. Un diseño estructural bien concebido mejora la disipación de calor y aumenta la capacidad de conducción de corriente. Por ejemplo, en un sistema de barras conductoras tipo sándwich, los conductores, así como la carcasa, están en contacto directo; esta disposición estructural permite que la barra conductora disipe el calor de forma más eficaz que los cables tradicionales, logrando así una mayor capacidad de conducción de corriente. Además, las unidades de derivación pueden ubicarse estratégicamente según la ubicación específica de las cargas en el proyecto del usuario, y se pueden reservar varios módulos de interfaz de derivación de corriente en diferentes puntos del sistema, lo que permite a los usuarios ajustar o ampliar fácilmente sus cargas de equipos en cualquier momento.

• Clase de protección

  • El grado de protección es un indicador crucial para evaluar la resistencia al polvo y al agua de los sistemas de barras conductoras tipo sándwich. Este grado varía según el entorno operativo específico. Generalmente, los sistemas instalados en interiores deben tener un grado de protección de al menos IP54. Al realizar una compra, es fundamental seleccionar el grado de protección adecuado según el entorno operativo real para garantizar el funcionamiento seguro y fiable del equipo.

• Certificación y pruebas

  • La certificación y las pruebas de productos son indicadores cruciales para evaluar la calidad. Los sistemas de barras conductoras tipo sándwich legítimos suelen someterse a una serie de certificaciones y pruebas, como CQC, CE y RoHS, para garantizar el cumplimiento de las normas de calidad y las regulaciones ambientales pertinentes. Al realizar una compra, los compradores pueden solicitar al proveedor que les proporcione los certificados de certificación y los informes de pruebas para verificar la calidad y la seguridad del producto.

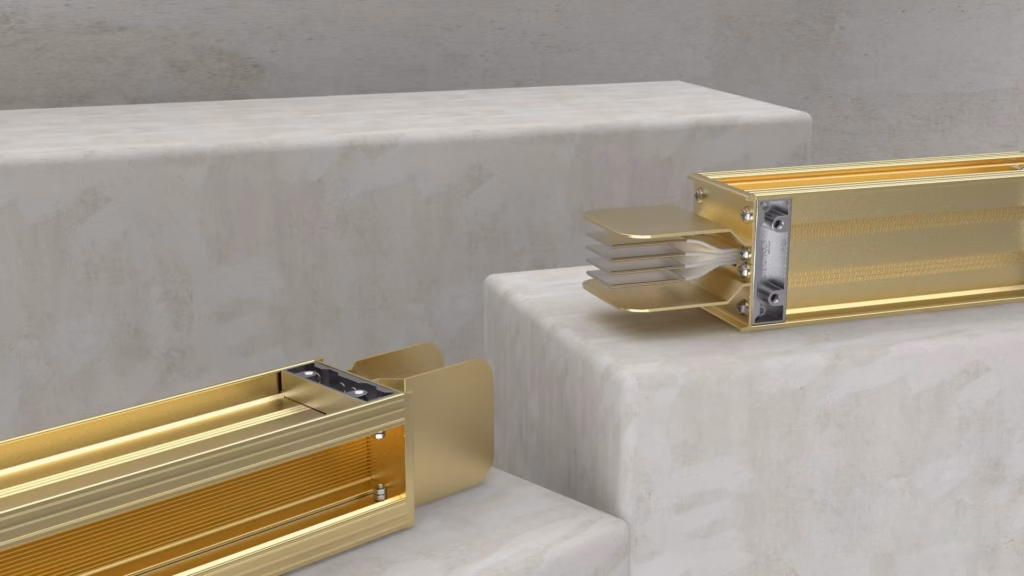

Evaluar la calidad de un sistema de barras colectoras tipo sándwich requiere una evaluación integral que abarque múltiples aspectos. Al centrarse en factores como los materiales conductores, los materiales aislantes, el diseño estructural, los niveles de protección, las certificaciones y las pruebas, así como el servicio posventa, se puede seleccionar eficazmente un producto de barras colectoras compactas que ofrezca una calidad fiable y un rendimiento superior, garantizando así una transmisión de energía estable y segura para su sistema eléctrico.

Tipo de sándwich: Tipo compacto: Las barras conductoras están recubiertas con material aislante y colocadas en contacto directo con la carcasa.

Tipo con aislamiento de aire: Las barras conductoras están soportadas dentro del recinto por separadores aislantes, utilizando el aire como medio aislante.

• Materias primas de primera calidad

  • Cobre electrolítico de alta pureza: Utilizamos únicamente cobre electrolítico T2 con un nivel de pureza de hasta 99,95%. Esto se traduce en una menor resistencia eléctrica, una caída de tensión reducida y una mínima pérdida de energía térmica.
  • Proceso de estañado integral: Toda la longitud del conductor se somete a un tratamiento de estañado automatizado, que no solo mejora la conductividad, sino que también garantiza una excepcional resistencia a la corrosión en entornos húmedos o con alta concentración de niebla salina (como las regiones costeras).

• Fabricación CNC de última generación

  • Control PLC Siemens: Nuestras líneas de producción utilizan máquinas de procesamiento de barras colectoras CNC avanzadas. Precisión de punzonado (Haga clic para ver los equipos de punzonado de barras colectoras CNC.) se controla con una precisión de ±0,1 mm, lo que garantiza que cada sección de la barra conductora logre una “alineación perfecta” durante el montaje in situ.

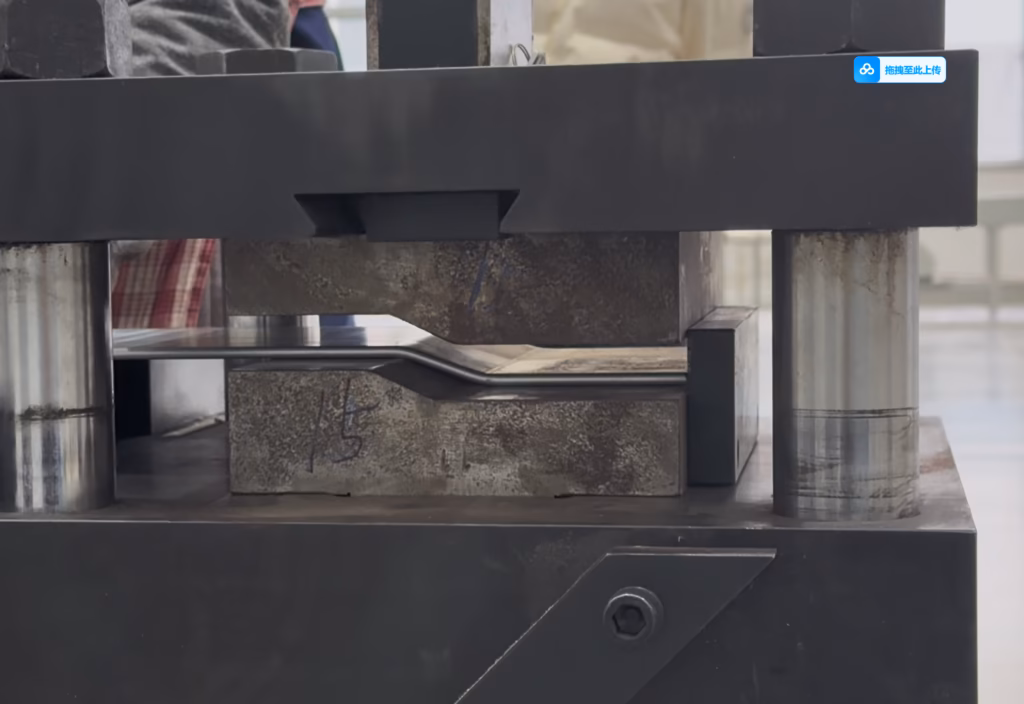

• • Tecnología de flexión no destructiva (Haga clic para ver el equipo de doblado de barras colectoras CNC.)El doblado CNC automatizado garantiza radios de curvatura precisos y suaves, evitando cualquier compresión de la capa de aislamiento interna; esto elimina eficazmente, desde su origen, el riesgo de fallo del aislamiento causado por la tensión inducida por el procesamiento.


• Aislamiento y disipación de calor de grado militar

  • Clasificación de aislamiento de clase H: Empleamos una película de poliéster multicapa para un encapsulado completo, logrando una resistencia a la temperatura de hasta 180 °C, superando con creces el estándar industrial de Clase B.

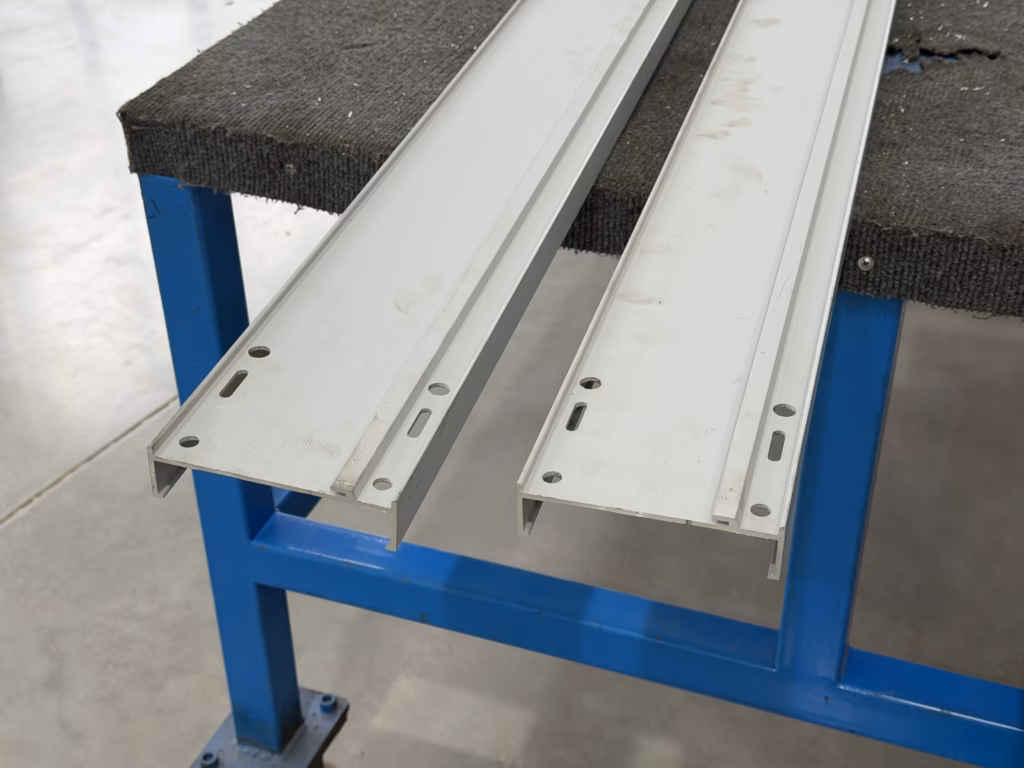

  • Carcasa de aleación de aluminio de alto rendimiento: Cuenta con una carcasa de aleación de aluminio ligera y de alta resistencia. Garantiza una pérdida magnética nula y una rápida disipación del calor, mientras que toda la carcasa actúa como conductor de tierra de protección (PE) con capacidad 100%, lo que mejora la seguridad.

• Tecnología avanzada de unión

  • Tornillo de doble cabeza de par constante: La instalación in situ no requiere conocimientos especializados. Simplemente apriete el perno hasta que la cabeza exterior se rompa; esto indica que la presión ha alcanzado el nivel óptimo (70–80 N·m), eliminando así por completo los posibles riesgos de seguridad provocados por el usuario.

  • Conector de un solo perno: Presenta un diseño compacto y admite la compensación de la dilatación y contracción térmica, lo que garantiza que la conexión permanezca firmemente sujeta durante sus 30 años de vida útil.

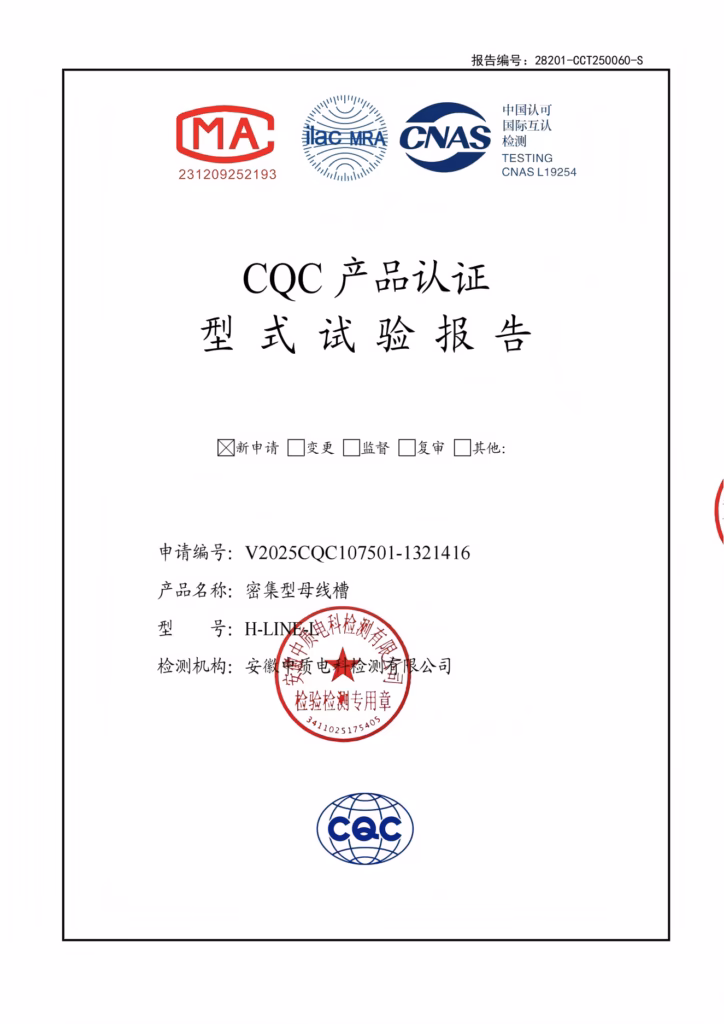

• Pruebas y certificación rigurosas

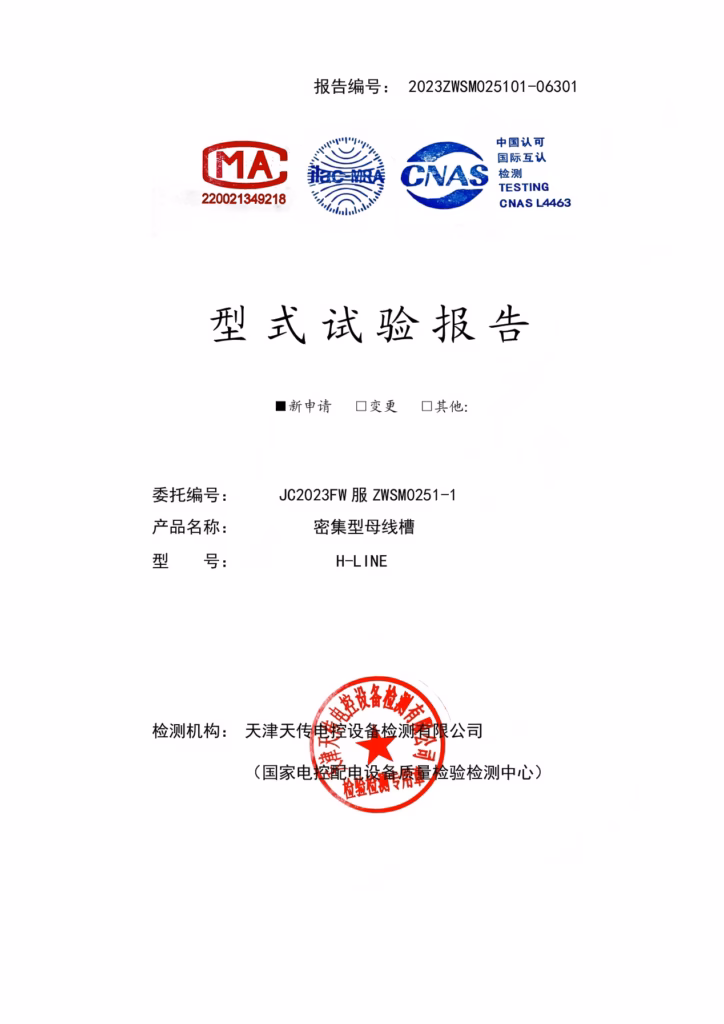

  • Pruebas de tipo completas: Nuestros productos han superado con éxito rigurosas pruebas de aumento de temperatura, pruebas de resistencia a cortocircuitos y pruebas de protección IP (hasta IP66).

  • Pruebas de aislamiento en fábrica del modelo 100%: Antes de su embalaje y exportación, cada sección de barra conductora se somete a una prueba de tensión de resistencia de 2000 V y a una medición de la resistencia de aislamiento, acompañada de un informe de prueba específico.

• Servicio posventa y asistencia técnica a nivel mundial

  • Integración BIM en profundidad: Podemos ofrecerle un desarrollo de diseño 3D detallado para sus proyectos de ingeniería, garantizando el trazado óptimo de las barras conductoras.

  • Entrega rápida: Nuestro modelo de producción modular garantiza que incluso los pedidos de gran volumen puedan enviarse a nivel mundial por vía marítima en el menor tiempo posible.

• Fallo del aislamiento: la causa principal

  • Perforación física: Durante el procesamiento de los conductores (barras colectoras de cobre o aluminio), si las operaciones de punzonado, corte o doblado dan como resultado la formación de rebabas, estas protuberancias metálicas afiladas pueden, con el tiempo y en medio de las mínimas vibraciones inducidas por la corriente alterna, perforar la capa aislante.

  • Compresión excesiva: Durante el apriete del kit de unión, un par de apriete desigual de los pernos, o someter la barra conductora a una tensión mecánica anormal en una curva, puede provocar que la capa de aislamiento se adelgace o incluso se rompa.
  • Avería eléctrica: El material aislante presenta defectos de calidad (como microporos o burbujas), lo que provoca su fallo en condiciones de alta tensión prolongadas.

• Articulaciones flojas y sobrecalentamiento

  • Par motor insuficiente: Si durante la instalación no se utilizan pernos de par constante de doble extremo, o si los pernos no se aprietan lo suficiente debido a la falta de experiencia de los trabajadores, se producirá una resistencia de contacto excesiva en el punto de conexión.

  • Expansión y contracción térmica: Cuando circulan altas corrientes por una barra conductora de cobre, esta experimenta una dilatación térmica. Si el conector carece de una compensación de desplazamiento eficaz, el movimiento mecánico alternativo prolongado puede provocar el aflojamiento de las superficies de contacto, lo que da lugar a la formación de arcos eléctricos; en última instancia, esto puede quemar el aislamiento y causar un cortocircuito entre fases.

• Entrada ambiental

  • Condensación: Cuando una barra conductora funciona en un entorno caracterizado por diferencias de temperatura significativas (como un sótano o una instalación con un control climático deficiente), se forma condensación en la superficie interior de la carcasa, lo que provoca una drástica reducción de la distancia de fuga.

  • Polvo conductor: En entornos industriales (como plantas de cemento o instalaciones de procesamiento de metales), si el polvo conductor entra en una abertura de derivación, puede formar un puente conductor entre fases, provocando así un cortocircuito por arco eléctrico.

• Instalación incorrecta

  • Objetos extraños olvidados: Durante el proceso de instalación, si quedan virutas de metal, juntas o herramientas pequeñas dentro de la barra conductora, los intensos campos electromagnéticos generados al energizarla pueden provocar su desplazamiento, desencadenando así un cortocircuito.

  • Desajuste en la secuencia de fases: Se trata de un error sencillo pero extremadamente peligroso. Si las fases A, B y C se conectan incorrectamente durante el montaje, al energizar el sistema se producirá inmediatamente un grave cortocircuito entre fases.
  • Sellado inadecuado: En el caso de barras conductoras exteriores o con altos grados de protección (IP54/IP66), si las juntas de estanqueidad en las conexiones no están instaladas correctamente, la entrada de agua de lluvia actúa como un desencadenante directo de cortocircuitos.

• Sobrecarga del sistema y sobretensión por cortocircuito

  • Daños por repulsión electrodinámica: Cuando se produce un cortocircuito en una carga aguas abajo, todo el sistema de barras colectoras se ve sometido a una enorme corriente de cortocircuito. La potente e instantánea repulsión electromagnética generada por este evento provoca el desplazamiento de los conductores internos dentro del conducto de barras; si los soportes o la carcasa carecen de la resistencia estructural suficiente, esto puede provocar el colapso de la estructura interna y desencadenar un cortocircuito secundario.

• Diagnóstico preliminar de fallas

  • Inspección visual: Inspeccione la carcasa para detectar cualquier signo de deformación, decoloración o quemaduras. Preste especial atención a las conexiones en las juntas y las cajas de derivación.
  • Control de temperatura: Realice escaneos con una cámara termográfica infrarroja. Si el aumento de temperatura en una sección específica es anormalmente mayor que en otras secciones (generalmente superior a 60-70 K), indica la presencia de un mal contacto en ese punto.
  • Prueba de resistencia de aislamiento (Prueba IR): Utilice un megóhmetro de 1000 V/2500 V.
    • Aislamiento entre fases: AB, BC, CA.
    • Aislamiento relativo: A-PE, B-PE, C-PE, N-PE.
    • Criterio de evaluación: La resistencia de aislamiento de las barras colectoras en funcionamiento deberá ser ≥ 0,5–20 MΩ (dependiendo de la humedad ambiental).

• Métodos comunes para la resolución de problemas

  • Sobrecalentamiento de la conexión
    • Fenómeno: La carcasa en el punto de conexión se está sobrecalentando y las juntas de los pernos de conexión se han vuelto azules.
  • Medidas correctivas:
    • Desenergizar y bloquear/etiquetar (LOTO).
    • Desconecte el conector e inspeccione las superficies de contacto de la barra conductora para detectar oxidación, ennegrecimiento o corrosión eléctrica.
    • Utilice papel de lija fino para eliminar la capa de óxido y, a continuación, vuelva a aplicar grasa para contactos eléctricos.
    • Sustituya los tornillos de torsión por otros nuevos de doble extremo para garantizar que la presión de apriete cumpla con las especificaciones.

• • Fallo de aislamiento / Cortocircuito
    • Síntoma: El disyuntor se dispara, acompañado de un fuerte crujido o humo.
  • Medidas correctivas:
    • Localice la sección defectuosa. Dado que los sistemas de barras conductoras tipo sándwich no son reparables (debido a su estructura interna laminada), normalmente es necesario reemplazar toda la sección de la barra conductora.
    • Compruebe si los extremos de las secciones adyacentes se han visto afectados por el arco eléctrico y limpie cualquier resto de metal salpicado.
    • Recomendación: Analice la causa del cortocircuito (por ejemplo, fuga de agua, perforación por rebabas o sobrecarga), solucione el problema de raíz y solo entonces restablezca la energía.

• • La carcasa está activa.
    • Síntoma: Se siente un hormigueo al tocar la carcasa.
  • Medidas correctivas:
    • Compruebe la continuidad de la conexión a tierra de todo el circuito.
    • Compruebe si el puente de conexión a tierra del conector o los elementos de fijación de la carcasa de aleación de aluminio están sueltos.
    • Verifique si alguno de los cables dentro de la caja de conexiones tiene el aislamiento dañado y está en contacto con la carcasa metálica.

• Procedimiento estandarizado para reparaciones mayores durante cortes de energía

  • Verificación de apagado: Debe asegurarse de que el interruptor aguas arriba esté desconectado y de que se hayan realizado los procedimientos de verificación de voltaje y descarga.
  • Aislamiento por secciones: Aísle la sección de la barra colectora que se sospecha que está defectuosa del sistema y mida su aislamiento de forma independiente.
  • Limpieza y deshumidificación: Utilice aire comprimido seco para purgar los conectores. Si la disminución del aislamiento se debe a la humedad, se puede utilizar un soplador de aire caliente industrial para un secado continuo.
  • Calibración y alineación: Al sustituir una sección, asegúrese de que se haya restablecido cualquier desplazamiento causado por la expansión y contracción térmica, evitando así la generación de esfuerzos cortantes resultantes de una alineación forzada.
  • Prueba piloto: Una vez finalizadas las reparaciones, encienda la unidad sin carga durante 24 horas, controlando si hay aumento de temperatura o ruidos anormales.
